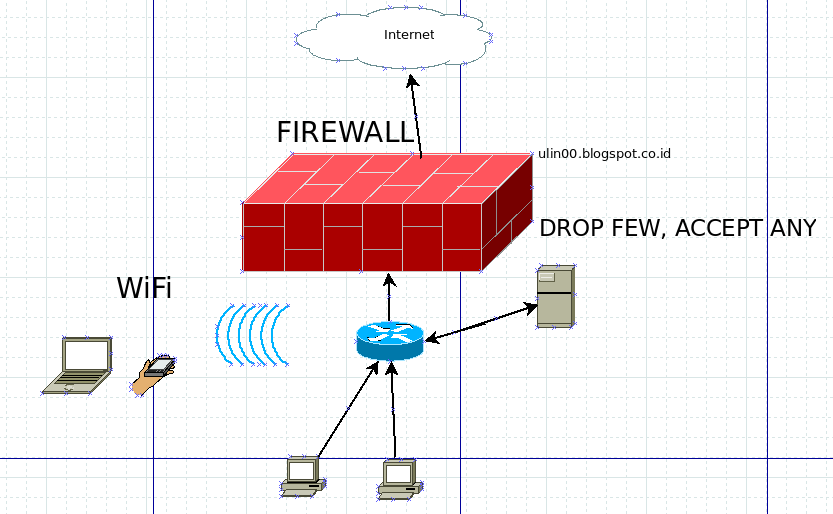

Membatasi Akses IP ke Routerboard dengan ( drop few, accept any )

Assalamualaikum, Wr.Wb

Selamat Siang semua pasti kalian bingung ada banyak orang di MikroTik kita yang masuk keluarnya karena tau password MikroTik kita ! kali ini saya akan membagikan bagaimana IP kita saja yang bisa akses RouterBoard kita.

A. Pendahuluan

• Pengertian

Protecting Routerboard with Filter Rule adalah memfilter paket apa saja yang boleh (accept) danmenolak/membuang (drop) paket yang tidak diperbolehkan masuk ke router. Tanpa menggunakan ini RouterBoard kita ada yang masuk untuk mengubah Konfigurasi MikroTiknya.

• Latar Belakang

Dengan bisa menggunakan ini kita bisa mengamankan MikroTik kita dan diImplementasikan diberbagai kantor,sekolah, masyarakat.

• Maksud dan Tujuan

Untuk bisa memahami fitur-fitur MikroTik & di Implementasikanya.

• Hasil yang diharapkan

Bisa diterapkan dikantor, sekolah, dll. dan bermanfaat dengan sebaik mungkin.

B. Alat dan Bahan

1. Laptop
2. Kabel UTP
3. MikroTik

C. Jangka Waktu

30 Menit.

D. Proses dan Tahapan

• Masuk ke Winbox ==> Pastikan sudah terkoneksikan dengan Internet.

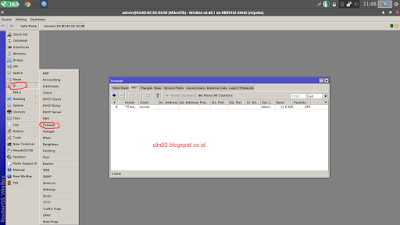

• Masuk IP ==> Firewall



• Filter Rules  ==> Add ( + ) ==> General ==> Chain : Input ==> src.address ==>  192.168.88.254 ( IP Target ).

• Pilih Menu Action ==> Drop ( Block ).

• Kemudian buat lagi ip yang boleh mengakses mikrotik kita targetkan 0.0.0.0/0 sesuai dengan penbahasan kita hari ini yaitu setelah di drop sebagian yaitu ip 192.168.88.254 kemudian diterima sisanya yaitu 0.0.0.0/24.

• Nah, dari penjelasan diatas kita pilih Action ==> Accept.

• Sekarang kita test Dengan menggunakan Terminal PING ke RouterBoard dan masuk lewat IP winbox.

Nah sudah tidak bisa diAkses IP kita ( 192.168.88.254 ) ke RouterBoard MikroTik.

E. Hasil yang didapatkan

Dengan ini saya bisa menggunakan fitur MikroTik dengan sebaik-baiknya.

F. Temuan Permasalahan

-

G. Referensi dan Daftar Pustaka

• MikroTik MTCNA
• Modul Mikrotik MTCNA - Rifqi.pdf

H. Kesimpulan

Dengan ini kita bisa memblokir IP tertentu agar Client tidak bisa dikonfigurasi MikroTik dengan seenaknya. Adanya MikroTik ini kita dapat bisa menggunakan ini sebaik-baiknya dan dapat digunakan berbagai perusahaan - perusahaan, kantor, sekolah , dll.

Sekian ^-^ dari saya

Wassalamualaikum, Wr.Wb

topologi jaringan

A. pendahuluan

    1. pengertian
 topologi adalah suatu susunan atau tata letak suatu komputer yang beberbentuk tertentu yang biasa di sebut topologo.

 macam-macam topologi:

1. Topologi Ring

Pada topologi ring setiap komputer di hubungkan dengan komputer lain dan seterusnya sampai kembali lagi ke komputer pertama, dan membentuk lingkaran sehingga disebut ring, topologi ini berkomunikasi menggunakan data token untuk mengontrol hak akses komputer untuk menerima data, misalnya komputer 1 akan mengirim file ke komputer 4, maka data akan melewati komputer 2 dan 3 sampai di terima oleh komputer 4, jadi sebuah komputer akan melanjutkan pengiriman data jika yang dituju bukan IP Address dia.

• Kelebihan dari topologi jaringan komputer ring adalah pada kemudahan dalam proses pemasangan dan instalasi, penggunaan jumlah kabel lan yang sedikit sehingga akan menghemat biaya.
• Kekurangan paling fatal dari topologi ini adalah, jika salah satu komputer ataupun kabel nya bermasalah, maka pengiriman data akan terganggu bahkan error
• 2. Topologi Bus
  Topologi jaringan komputer bus tersusun rapi seperti antrian dan  menggunakan cuma satu kabel coaxial dan setiap komputer terhubung ke kabel menggunakan konektor BNC, dan kedua ujung dari kabel coaxial harus diakhiri oleh terminator.


• Kelebihan dari bus hampir sama dengan ring, yaitu kabel yang digunakan tidak banyak dan menghemat biaya pemasangan.
• Kekurangan topologi bus adalah jika terjadi gangguan atau masalah pada satu komputer bisa menggangu jaringan di komputer lain, dan untuk topologi ini sangat sulit mendeteksi gangguan, sering terjadinya antrian data, dan jika jaraknya terlalu jauh harus menggunakan repeater.. Topologi Star
  Topologi ini membentuk seperti bintang karena semua komputer di hubungkan ke sebuah hub atau switch dengan kabel UTP, sehingga hub/switch lah pusat dari jaringan dan bertugas untuk mengontrol lalu lintas data, jadi jika komputer 1 ingin mengirim data ke komputer 4, data akan dikirim ke switch dan langsung di kirimkan ke komputer tujuan tanpa melewati komputer lain. Topologi jaringan komputer inilah yang paling banyak digunakan sekarang karena kelebihannya lebih banyak.


• Kelebihan topologi ini adalah sangat mudah mendeteksi komputer mana yang mengalami gangguan, mudah untuk melakukan penambahan atau pengurangan komputer tanpa mengganggu yang lain, serta tingkat keamanan sebuah data lebih tinggi, .
• Kekurangannya topologi jaringan komputer ini adalah, memerlukan biaya yang tinggi untuk pemasangan, karena membutuhkan kabel yang banyak serta switch/hub, dan kestabilan jaringan sangat tergantung pada terminal pusat, sehingga jika switch/hub mengalami gangguan, maka seluruh jaringan akan terganggu.4. Topologi Mesh
  Pada topologi ini setiap komputer akan terhubung dengan komputer lain dalam jaringannya menggunakan kabel tunggal, jadi proses pengiriman data akan langsung mencapai komputer tujuan tanpa melalui komputer lain ataupun switch atau hub.


• Kelebihanya adalah proses pengiriman lebih cepat dan tanpa melalui komputer lain, jika salah satu komputer mengalami kerusakan tidak akan menggangu komputer lain.
• Kekurangan dari topologi ini sudah jelas, akan memakan sangat banyak biaya karena membutuhkan jumlah kabel yang sangat banyak dan setiap komputer harus memiliki Port I/O yang banyak juga, selain itu proses instalasi sangat rumit
• .5. Topologi Tree
  Topologi jaringan komputer Tree merupakan gabungan dari beberapa topologi star yang dihubungan dengan topologi bus, jadi setiap topologi star akan terhubung ke topologi star lainnya menggunakan topologi bus, biasanya dalam topologi ini terdapat beberapa tingkatan jaringan, dan jaringan yang berada pada tingkat yang lebih tinggi dapat mengontrol jaringan yang berada pada tingkat yang lebih rendah.


• Kelebihan topologi tree adalah mudah menemukan suatu kesalahan dan juga mudah melakukan perubahan jaringan jika diperlukan.
• Kekurangan nya yaitu menggunakan banyak kabel, sering terjadi tabrakan dan lambat, jika terjadi kesalahan pada jaringan tingkat tinggi, maka jaringan tingkat rendah akan terganggu juga.

    2. latar belakang

sebuah topologi adalah salah satu cara untuk menyusun sebuah jaringan dan sebuah jaringan yang kita pilih adalah jaringan yang akan menolong kita saat kita sedang melakukan streaming dan misalnya lemot berarti itu kesalahan anda sendiri.

    3. maksud dan tujuan

agar kita tahu tentang topologi dan kita jika mau usaha buat warnet/apalah yang tentang tata letak komputer kita pasti butuh topologi

B. lama pembuatan

15 menit

C. masalah yang di dapat

masalah saya setiap jaringan yang menggunakan topologi bus pasti lemot.

D. kesimpulan

topologi adalah susunan tata letak suatu komputer yang di gunakan untuk tersambung ke jaringan

E. referensi

http://www.hengkikristianto.com/

Memblokir Situs dengan Content di Routerboard MikroTik

Assalamualaikum, Wr.Wb



 Yuk kembali ke MikroTik lagi ^-^ BlockWebsite.

A. Pendahuluan

• Pengertian

Konten atau situs berbahaya sangat beredar bebas di internet, oleh karena itu kita sebagi admin yang baik harus bisa membatasinya, karena kalau nanti yang mengakses itu anak anak, maka akan disalah gunakan oleh mereka, jadi ini salah satu fungsi dari mikrotik yaitu bisa memblokir conten dan situs berbahaya.

• Latar Belakang

Situs berbahaya supaya tidak bisa diakses.

• Maksud dan Tujuan

Memblokir situs website yang mengandung kekerasan, porno, kejahatan dan lain-lain.

• Hasil yang diharapkan

Mengurangi Situs Web yang berbahaya.

B. Alat dan Bahan

1. Laptop.
2. MikroTik.
3. Internet.

C. Jangka Waktu

 Kurang lebih 10 menit.

D. Proses dan Tahapan

1. Siapkan RouterBoard MikroTik dan akses Internet.
2. Konfigurasi MikroTik sampai konek Internet.
3. Buka Menu IP ==> FireWall ==> Filter Rulers



4. Pada tab General ==> Chain ==> Forward



5. Pada Tab Advanced ==> Content ==> Isikan Nama yang web.

7.

6. Pada Tab Action ==> Drop



 7. Cek di Browser buka website yang diblokir tadi.



 Nah situsnya sudah ke blokir ^-^

E. Hasil yang didapatkan

Sekarang situs yang berbahaya bisa di blokir dengan routerboard MikroTik.

F. Temuan Permasalahan

-

G. Referensi dan Daftar Pustaka

• MikroTik MTCNA
• www.mikrotik.com

H. Kesimpulan

Dengan ini kita bisa memanfaatkan sebuah Mikrotik untuk memblokir situs-situ yang berbahaya dan tidak bermanfaat saat jam kerja.

 Wassalamulaiakum, Wr.Wb

Macam-macam Sertifikat MikroTik

Assalamulaiakum

Kembali lagi pembahasan MikroTik ^-^

Kali ini saya akan menjelaskan sertifkat MikroTik apa saja sih :D yuk aku jelasin.

1. MTCNA { MikroTik Certified Network Associate (Basic Essentials) }

MTCNA adalah sertikasi basic yang wajib dimiliki sebelum melanjutkan ke sertifikasi selanjudnya. Materi yang dibahas dalam MTCNA meliputi pengenalan dasar semua fitur yang ada pada mikrotik itu sendiri, serta implementasi dalam penggunaan fitur fitur tersebut.

2. MTCWE { MikroTik Certified Wireless Engineer (Wireless) }

Pada tahap ini MTCRE banyak membahas tentang wireless yang ada pada divice mikrotik. Bab Materi MTCWE meliputi :

• Wireless Fundamental.
• Wireless Tools.
• WDS dan MESH.
• Troubleshooting wireless clients.
• Wireless Security.
• Wireless Advanced Setting.
• Transparent Bridge.
• Nstreme Protocol.

3. MTCRE { MikroTik Certified Routing Engineer (Routing) }

Pada sertifikasi MTCRE akan lebih banyak mendalami tentang  Routing baik routing statis maupun dynamis. Materi nya meliputi :

• Static Route, Policy Route, Route Mark.
• OSPF.
• Simple RIP.
• MME.
• Simple BGP.
• Tunnel & VLAN.

4. MTCTCE { MikroTik Certified Traffic Control Engineer (Traffic Control)  }

Nah pada tahap ini sudah terbilang advance karena pokok pembahasannya akan lebih sulit kdari sebelum nya.
Materi nya meliputi :

• Advanced Firewall (connection tracking, mangle, filter, nat, address-list).
• Advanced DHCP and IP Pool.
• Advanced Web Proxy.
• Intrution Detection System.
• Advanced QoS (Queue Tree, HTB, Burst).

5. MTCUME { MikroTik Certified User Management Engineer (User Manager) }

Kalau sebelum nya terbilang sulit yang ini bisa di kategorikan sangat sulit. Pembahasan nya juga lebih banyak dan ini merupakan tahap expert.
Materi materi yang terkandung dalam MTCUME adalah :

• PPP Profile.
• PPP Secret.
• IP Pool.
• PPTP dan L2TP.
• User Manager.
• PPTP Client&Server Configuration.
• L2TP Client&Server Configuration.
• PPPoE Server & Client.
• Interface ECMP.
• PPP Bridging.
• L2TP with EoIP, VPLS, or BCP.
• Multilink Protocol.
• MLPPP.
• IPSec.
• Hotspot Login Method.
• Hotspot User and Monitoring.
• Hotspot Profile.
• Hotspot Bypass.
• Radius client & server.

6. MTCINE { MikroTik Certified Inter-networking Engineer (Inter Networking) }

Nah mereka yang memiliki sertifikat MTCINE pasti lah memiliki ke 5 sertifikasi sebelum nya dan ini adalah level tertinggi untuk sertivikasi mikrotik. Yah bisa di bilang mereka yang memilikinya adalah orang orang expert network terutama untuk mikrotik. Pokok pembahasan MTCINE hanyak berfokus pada materi routing BGP dan ke arah MPLS yang di bahas secara detail dan mendalam.

Sekian yang saya bisa sampaikan ^-^ Tunggu iya kelanjutanya.

Wassalamualaikum, Wr.Wb

pengertian sistem operasi open source dan close source

A. pendahuluan

   hai broo ketemu lagi sama saya cowok paling KC.

     1.pengertian

Sistem Operasi Open Source adalah perangkat lunak (software) yang di mana kode programnya bersifat terbuka dan disediakan oleh pengembangnya secara umum agar bisa untuk dipelajari, diubah maupun dikembangkan lebih lanjut serta disebarluaskan dan boleh bahkan untuk memperbaiki bug atau kesalahan pada program tersebut.

Sementara itu, jika ada pembuat perangkat lunak (software) yang tidak mengizinkan dari kode programnya untuk diubah dan dimodifikasi, namun kode program dari perangkat lunak tersebut sebenarnya tersedia, maka bukanlah disebut sebagai sistem operasi open source.

Yang perlu ditekankan di sini adalah, Sistem Operasi Open Source tidak selalu disediakan secara gratis, melainkan tetap ada biaya yang dikeluarkan untuk membeli program tersebut, Seperti halnya adalah RedHat Linux.

Tujuan Open Source yang sesungguhnya adalah menghilangkan ketergantungan terhadap Vendor, yang di mana dari pihak Vendor bisa saja bertindak secara seenaknya. Open Source juga meyediakan software yang mudah untuk dijangkau oleh masyarakat luas dan menghindari adanya pengambilan keuntungan besar-besaran/berlebihan dari Vendor.

1. Legal
2. Menyelamatkan devisa negara
3. Keamanan sistem
4. Hemat biaya
5. Dukungan dari pengembang lebih besar
6. Bebas untuk mengubah dan memodifikasi
7. Lebih aman
8. Kesalahan (bug, error) lebih cepat ditemukan dan diperbaiki
9. Lisensei gratis
10. Bebas dari malware
11. Tidak mengulangi development

2. Kerugian/Kelemahan Open Source

1. Tidak ada garansi dari pengembang
2. Open Source digunakan secara sharing
3. Kurangnya SDM yang memanfaatkan Open Source
4. Tidak adanya perlindungan Hak atas Kekayaan Intelektual (HAKI)
5. Kesulitan mengetahui status project
6. User Interface rumit bagi pengguna yang awam

3. Contoh Sistem Operasi Open Source

1. UNIX
2. BSD
3. GNU Linux
4. Sun Solaris
5. Fedora
6. Linux Ubuntu
7. Knoppix
8. Garuda OS
9. Backtrack
10. RedHat
11. Mandriva
12. OpenSUSE
13. Debian
14. Kondra Linux
15. Turbo Linux
16. Linux Mint
17. Slackwave

Sistem Operasi Close Source adalah Sistem Operasi yang kodenya tidak dibuka untuk umum, pemilik kode close source bisa membagikan source codenya melalui lisensi secara gratis maupun gengan membayar.

Pada Sistem Operasi Close Source ini paket program tidak dapat didistribusikan lagi selain oleh Pembuat/Vendor Program tersebut. Jika ada pendistribusian yang bukan dari Vendor Program tersebut, maka dianggap sebagai pembajakan software.

1. Keuntungan/Kelebihan Close Source

1. Kestablian sistem terjamin
2. Support/dukungan langsung dari pemilik program
3. Lebih mudah digunakan

2. Kerugian/Kekurangan Close Source

1. Celah yang terbuka
2. Adanya lisensi yang mengharuskan pengguna menyediakan dana
3. Pengembangan terbatas
4. Diperlukan antivirus
5. Harga lisensi mahal

3. Contoh Sistem Operasi Close Source

1. MS-DOS
2. Windows 95
3. Windows 98
4. Windows ME
5. Windows NT
6. Windows XP
7. Windows Server 2003
8. Windows Vista
9. Windows Server 2008
10. Windows 7
11. Windows 8

     2.latar belakang

sistem operasi merupakan suatu hal yang paling utama pada saat kita mempunyai laptop/pc karena sistem operasi adalah yang membuat kita bisa menjalankan pc/laptop kita dengan sistem operasi maka kita bisa menjalankanya, tanpa itu pc/laptop kalian akan keluar gambar abu-abu.

     3. maksud dan tujuan

agar kita lebih tau apa itu sistem operasi  dan apa saja yang ada di dalamnya terus macam-macam sistem operasi itu apa saja dan fungsinya itu juga apa saja

B. lama pembuatan

20 menitan......

C. masalah yang di dapat

tidak ada masalah yang saya dapat karena saya sudah membaca nya berulang ulang kali dan saya cukup memahami sistem operasi

D. kesimpulan

jangan malu untuk melakukan sesuatu siapa tau karya yang kita ciptakan akan menjadi sesuatu yang bermanfaat bagi bangsa dan Negara juga orang tua.

E. referensi

https://icutayutunur.wordpress.com

Konfigurasi Dasar dengan IP Static pada MikroTik

Assalamulaikum, Wr.Wb



Selamat kembali lagi dengan saya ^-^

A. Pendahuluan

• Pengertian

  MikroTik adalah sebuah perusahaan yang bergerak di bidang produksi perangkat keras ( Hardware ) dan perangkat lunak ( Software ) yang berhubungan dengan sistem jaringan komputer yang berkantor pusat di Latvia, bersebelahan dengan Rusia. Produk hardware unggulan MikroTik berupa Router, Switch, Antena, dan perangkat pendukung lainnya. Sedangkan produk Software unggulan MikroTik adalah MikroTik RouterOS.

  MikroTik routerboad adalah router embedded produk dari mikrotik. Routerboard seperti sebuah pc mini yang terintegrasi karena dalam satu board tertanam prosesor, ram, rom, dan memori flash. Routerboard menggunakan os RouterOS yang berfungsi sebagai router jaringan, bandwidth management, proxy server, dhcp, dns server dan bisa juga berfungsi sebagai hotspot server.

• Latar Belakang

Ingin menambah ilmu pengetahuan dan fitur-fitur MikroTik.

• Maksud dan Tujuan

  Agar orang-orang dapat mengetahui bagaimana mengkonfigurasi sebuah mikroTik routerboard meskipun ia pertama kalinya men-setting router tersebut. dan dapat diimplimentasikan di berbagai lokasi.

• Hasil yang diharapkan

Dapat memahami konsep dan Konfigurasi ini.

B. Alat dan Bahan

1. Laptop
2. MikroTik
3. Internet

C. Jangka Waktu

Waktu yang dibutuhkan sekitar 20-30 Menit.

D. Proses dan Tahapan

1.Buat konfigurasi ip di laptop tetapi dengan gateway sesuai yang tertera di box mikroTik.



2.Buka winbox dan hubungkan mikroTik anda, login ke mikroTik menggunakan MAC Address serta user : admin | password : kosong

3.Berikan identitas untuk mikroTik: System > Identity > identitas mikroti sesuai keinginan > apply > ok

4.Berikan identitas untuk tiap interfaces: Interfaces > klik ethernya > klik comment > ok



5.Alokasikan ip address untuk tiap ethernya: IP > addresses > add (+) > masukkan ip > apply > ok



Jika pusat jaringan memberikan ip static maka pada konfigurasi ip kita atur ip untuk eth1 sesuai gateway dari pusatnya. misal gatewaynya = 10.3.1.1/27 maka dikonfigurasi ip address untuk eth1 = 10.3.1.15/27.

6.Berikan DNS: IP > DNS > Server (202.134.1.10, 202.134.0.155) > centang allow remote request > apply > ok.



7.Karena pada praktek ini di jaringan pusatnya memberikan ip static maka atur gateway: IP > Routes > add (+) > klik gateway lalu masukkan 10.3.1.1 > apply > ok.



8. Tes koneksi mikroTik: New terminal > ping google.com. Jika berhasil konek, akan muncul seperti pada gambar berikut :



9. Atur Firewall NAT agar masing-masing klient dapat terhubung ke internet: IP > Firewall >NAT > (+) > General > Chain : Src-nat > Out Interfaces (sesuaikan Eth yang mengarah ke internet > Action : masquerade > OK.



10. Jika ingin terhubung ke internet menggunakan eth2 pada mikroTik secara static, lakukan konfigurasi network pada laptop/pc dengan ip sesuai ip yang telah diatur pada mikroTik misal eth2: 192.168.2.1/29 maka pada laptop ipnya yaitu 192.168.2.2/29-192.168.2.7/29. Tetapi jika ingin terhubung secara dynamic maka lakukan konfigurasi pada mikroTik: IP > DHCP Server > DHCP SetUp > next… > ok

• DHCP



11. Buka browser, dan cobalah untuk browsing jika tidak bisa browsing perhatikan kembali tahapannya mungkin ada tahapan yang terlewatkan.

E. Hasil yang didapatkan

Dapat mengkonfigurasi dengan baik dan benar.

F. Temuan Permasalahan

-

G. Referensi

• MikroTik MTCNA
• www.mikrotik.com

H. Kesimpulan

Dapat memanfaatkan berbagai fitur-fitur yang ada dalam Mikrotik ^-^.

Wassalamulaiakum, Wr.Wb

pngertian 7 osi layer

A. pendahuluan

    1. pengertian

1. Physical Layer (Lapisan Fisik)
Lapisan Fisik adalah lapisan paling bawah di OSI Layer, Lapisan ini berfungsi untuk mendefiniskan media tansmisi jaringan, desain jaringan, topologi jaringan dan pengkabelan. Lapisan ini dikenal sebagai lapisan yang mengatur tentang pengkabelan.
2. Data Link Layer (Lapisan Data Link)
Lapisan Data Link berfungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang sering disebut Frame. Di layer kedua di OSI ini terjadi koreksi kesalahan, flow control, pengalamatan hardware atau yang di sebut MAC Address dan menentukkan bagaimana perangkat-perangkat jaringan (hardware jaringan) seperti Hub, Bridge dan Repeater. Layer ini di bagi oleh IEEE 802 menjadi dua level anak yaitu : LLC (Logical Link Control) dan MAC (Media Access Control).
3. Network Layer (Lapisan Jaringan)
Lapisan Jaringan Berfungsi untuk mendefiniskan alamat-alamat IP, membuat header untuk paket-paket kemudian melakukan routing melalui internet working dengan menggunakan router dan switch layer 3. Layer ini harus bertanggung jawab dalam menentukan alamat sebuah jaringan, menentukan rute jaringan yang akan diambil, menjaga antrian trafik di dalam jaringan.
4. Transport Layer (Lapisan Transport)
Lapisan Transport berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Lapisan ini bertanggung jawab membagi data menjadi segmen dan menyediakan penanganan error.
5. Session Layer (Lapisan Session)
Lapisan Session berfungsi mendefinisikan bagaimana koneksi dapat di buat, dipelihara atau di hancurkan, di layer ini juga dilakukan resolusi nama. Lapisan layer ini bertanggung jawab menentukan bagaimana dua terminal menjaga, memelihara dan mengatur koneksi.
6. Presentation Layer (Lapisan Presentasi)
Lapisan Presentasi berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi kedalam format yang dapat ditransmisikan melalui jaringan. Protocol yang berada dalam level ini adalah perangkat lunak director (Redictor Software). Seperti llayanan worksatation (dalam Windows NT) dan juga Network Shell (semacam Virtual Network Computing) (VNC) atau Remote Dekstop Protocol (RDP). Lapisan ini bekerja bagaimana data dikonversi dan di format untuk transfer data.
7. Application Layer (Lapisan Aplikasi)
Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan, mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan. Protokol yang berada dalam layer ini adalah HTTP, FTP, SMTP, dan NFS. Lapisan ini bekerja menyediakan jasa untuk aplikasi pengguna, layer ini bertanggungjawab atas pertukaran informasi antara program computer, seperti program e-mail dan servis lain yang berjalan di jaringan seperti server printer atau aplikasi computer.

    2. latar belakang

jika kita sudah mengetahui konsep osi layer bukankah kita lebih sanati kalu ingin melakukan sesuatu yang berhubungan tentang jalanya suatu jaringan di dalam komputer
    3. maksud dan tujuan

agar kita mengetahui apa itu osi layer dan fungsinya beserta urutan-urutanya.

B. lama pembuatan

25 menit

C. masalah yang didapat

saya masih belum memahami apa sih arsitektur yang ada di dalam 7 osi layer

D. kesimpulan
jika kita sudah memahami osi layer kita akan lebih mudah dalam melakukan sesuatu yang behubungan dengan jaringan

E. referensi

https://microcyber2.com

Membatasi Bandwith dengan Menggunakan Simple Queue

Assalamualaikum, Wr.Wb

Selamat siang  ^-^ kembali lagi dengan saya. Nih saya bagi Tips agar bisa koneksi lancar.

A. Pendahuluan

• Pengertian

Simple Queue adalah cara termudah untuk melakukan management bandwidth yang diterapkan pada jaringan skala kecil sampai menengah untuk mengatur pemakaian bandwidth upload dan download tiap user.

• Latar Belakang

Saat ini banyak user ( Pengguna ) menggunakan akses Internet untuk hal-hal yang kurang bermanfaat , akses Internet untuk hal-hal yang kurang bermanfaat dan memakan banyak bandwith, jadi saya akan melimit bandwidth untuk membatasi akses internet user.

• Maksud dan Tujuan

Mengimplementasikan Simple Queue untuk diterapkan di MikroTik.

• Hasil yang diharapkan

Berhasil mengkonfigurasi Queue dan di manfaat di MikroTik.

B. Alat dan Bahan

1. Laptop.
2. Koneksi Internet.
3. MikroTik.
4. Kabel UTP.

C. Jangka Waktu Pelaksanaa

10 Menit.

D. Proses dan Tahapan

• Masuk winbok lalu klik menu Queue>> pilih sub menu Simple Queues>> add.

Ubah

1. Name: "bebas" (sebagai identtas)
2. Target: ether1 "karena laptop saya terhubung ke router di ether1"
3. Target upload & target download>> Max Limit: "bebas"  >> apply>> ok

• Kita test Speed saat sudah di Bandwith dengan Queue

• Lalu kita test tanpa menggunakan Bandwidth.

Sebelum dilimit.

E. Hasil yang didapatkan

Dapat memanfaatkan fitur-fitur yang ada dalaam MikroTik. Dan bisa digunakan untuk memanajemen Pegawai kerja agar bisa menikmati Koneksi Internet.

F. Temuan Permasalahan

-

G. Referensi dan Daftar pustaka

• https://mikrotikindo.blogspot.co.id/2013/03/cara-membatasi-limit-bandwidth-mikrotik-simple-queue.html
• Ebook MTCNA

H. Kesimpulan

Dengan ini saya tau bagaimana memanajemen Internet dengan seimbang dan bisa menikmati dengan kelancaran.

Sekian ^-^

Wassalamualaikum, Wr.Wb

pengertian pppoe client

A. PENDAHULUAN

   1. pengertian

Point-to-Point Protocol over Ethernet (PPPoE) adalah protokol jaringan untuk mengenkapsulasi Point-to-Point Protocol (PPP) frame dalam frame Ethernet. Hal ini digunakan terutama dengan layanan DSL di mana pengguna individu terhubung ke modem DSL over Ethernet dan di dataran jaringan Ethernet Metro. Ini dikembangkan oleh UUNET, Redback Networks dan RouterWare (sekarang Wind River Systems) dan tersedia sebagai informasi RFC 2516.

   2. latar belakang

        pppoe adalah suatu hal yang sulit dilakukan oleh murid TKJ jika belum menguasai ilmu mikrotik yang cukup tinggi tingkatanya.

   3. tujuan

   agar kita dapat mengetahui sesuatu yang terjadi pada jaringan hostpot kita`

B. LAMA PEMBUATAN

15 menitan...............

C. KESIMPULAN

jika kita bersungguh-sungguh melakukan sesuatu pasti kita akan juga mengetahui sesuatu......

D. REFERENSI

    https://ciscobinuscenter.wordpress.com

Menembak Hospot dengan Mode Station pada MikroTIk

Assalamualaikum, Wr.Wb

Selamat siang semua ^-^ kembali lagi dipostingan baru.

A. Pendahuluan

• Pengertian

Mode Station Hospot merupakan mode pada Interfaces wirelwss yang tidak support untuk membuat Network yang sifatnya bridge network. Artinya, mode ini hanya bisa digunakan untuk membentuk network yang sifatnya routing.

• Latar Belakang

Memanfaatkaan fitur-fitur yang ada pada MikroTik.

• Maksud dan Tujuan

Untuk dapat diimplimentasikan di rumah dan untuk mengetahui cara nembak hospot ( Wi-Fi ) menggunakan MikroTik.

•  Hasil yang diharapkan

Ingin memasang dirumah dan dapat diimplementasikan disekolah.

B. Alat dan Bahan

1. Laptop atau PC atau Android.
2. MikroTik.
3. Kabel LAN ( UTP )

C. Jangka Waktu

Waktu tinggal menyetting tingkat kemahiran Konfigurasi MikroTik, kalo saya sendiri awal 15 Menit Pelaksanaan, Setelah beberapa kali saya hanya butuh 2 Menit ^-^ bukanya sombong iya ..

D. Proses dan Tahapan

• Pertama kita Buka Winbox => Interfaces => Hidupkan ( √ ) => lalu klik 2 kali => Scan => Pilih Wlan 1 => Pilih Salah satu Hostpot => Connect

• IP => DHCP-CLIENT => Interfaces Wlan 1 =>  Aplly => Ok

• IP => FIREWALL => MENU NAT => CHAIN : SRCNAT => OUT-INTERFACE=WLAN1

• Masih di FIREWALL => MENU ACTION => ACTION = MASQUERADE => APLLY => OKE

• IP => DNS =>  CENTANG ( √  ) ALLOW REMOTE => APLLY => OK

• IP => ADDRESS => TAMBAHKAN IP BUAT CLIENT ETHER 2 => APLLY => OK

• IP => DHCP SERVER  => DHCP-SETUP => INTERFACE KE CLIENT HOST => NEXT => SAMPAI SELESAI.

• PING KE 8.8.8.8 Untuk Cek sudah konek Internet belum.

• Buka Browser dan login kan User dan Password karena kita milih ke Hostpot yang pakai MikroTik.

• Test Buka Google.com dan selesai

E. Hasil yang didapatkan

Jika kita ingin bisa Nembak ini kita bisa menggunakan cara ini. Dan dengan ini kita bisa Nembak WiFi Milik Saudara kita ^-^.

F. Temuan Permasalahan

-

G. Referensi

• https://en.wikipedia.org/wiki/Wi-Fi

H. Kesimpulan

Kita bisa untuk melakukan implementasi ini pastikan hotspot yang kita tembak mempunyai internet karena kenapa percuma dong kita menembak kalau internetnya kagak ada ^-^ gunakan dengan bijak iya.

Sekian ^-^ dari saya kalo mau copas aja..ingat Kasih Link Blog ini iya .

Wassalamualaikum, Wr.Wb

cara mengeblog web lewat mikrotik

A. PENDAHULUAN

    hai broo aku di sini mau jelasin cara ngeblog situs web dalam mikrotik silahkan BACA!!!!!!!!!

    1. pengertian

        mengeblock situs merupakan suatu hal yang tidak mudah diperlukan kecerdasan otak yang mumpuni apalagi ini di lakukan dalam mikrotik yang bawasanya sangat sulit untuk di lakukan oleh orang yang baru belajar IT.

    2. latar belakang

      kita dapat mengeblock suatu situs yang tidak pantas untuk dilihat anak di bawah umur dan tak layak untuk di konsumsi.

    3. tujuan

     agar kita dapat melakukan penutupan kepada setiap situs yang dirasa kurang mengenakan di pandang atau di lihat setiap orang yang mencari situs - situs yang aneh/kurang layak di lihat.

B. LANGKAH - LANGKAH

Remote Mikrotik anda dengan Winbox, di halaman utama Winbox pilih “IP” kemudian “Firewall” kemudian “Layer7 Protocols” dan klik + seperti gambar di bawah ini:

Selanjutnya di halaman “New Firewall L7 Protocol” isi:
Name=Facebook (nama situs yang akan di blok)

Regexp=www.facebook.com (alamat situs yang akan di blok)

Seperti gambar di bawah ini:

Dan klik “OK” Selanjutnya klik Tab “Filter Rules” dan klik + dan isi:
Di Tab “General”
Chain= forward
Di Tab “Advanced”
Layer7 Protocol=Facebook (nama yang di isi di IP-Firewall-Layer7 Protocol tadi)
Di Tab “Action”
Action=drop

Dan klik “OK”

C. HAL YANG DI DAPAT

saya jadi tahu apa manfaat mengeblock situs lewat mikrotik

D. LAMA PEMBUATAN

35 menitan................
E. KESIMPULAN

sesuatu hal yang kita kerjakan akan bermanfaat jika itu menghasilkan sesuatu yang bermanfaat juga
F. REFERENSI

https://andryawanbisnis.wordpress.com

 sekian ya itu saja cara-caranya jika anda mau info lebih lengkap kunjungi situs diatas.
